ダイポール、ダブレットなどの半波長アンテナの親戚にダブルバズーカというアンテナがあります。
割と簡単に調整しやすいので昔からいくつか作って使ってますが、最近、友人/知人たちのなかでちょっとブームになりましたのでポイントを忘れないようにメモしておきます。
まずは外見から
下記は430MHz用のダブルバズーカです。

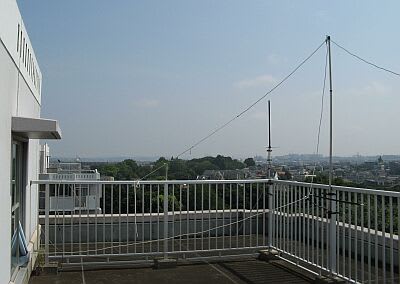

10年近く使ってるので白いFBケーブルが黒くよごれてます。
5DFBケーブルで作ると適度な固さでそのままてすりに止めるのにちょうどいい。。
5D2Vでもほぼ同じですがアンテナエレメントの同軸部が少し短くなる。
特別なコネクタや接続部品は使わずにはんだ付けしてエポキシのパテで固めています。
金属の手すりについていますが、手すりが反射板のようになるようで若干利得がでるようなきがします。

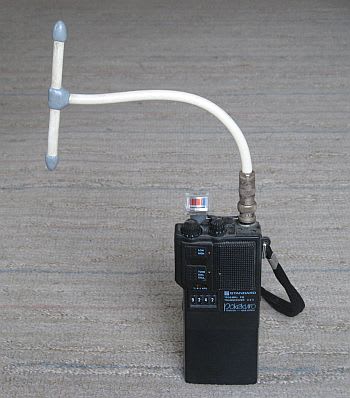

これは1200MHz用のダブルバズーカです。
波長に対してエレメントが太くなるのでSWRはかなり広くとれます。
メインとレピータ周波数ともほとんどSWRは１.0。
ホイップよりはかなりいい。
５DFBを使ったのでエレメントのひげの部分は短くなるのでエポキシパテの中に隠れてます。
28MHz用のダブルバズーカアンテナ
（再掲載）
逆Vアンテナの形ですがこの角度だと50オームに近くなるよう。
HFのアンテナは設置場所、高さ、周辺の状況でSWR等が変化します。
そのためアンテナエレメント長を簡単に変えられるようにエレメント終端を丸めて調整しました。
1回丸めると周波数が100-200kHz変化しました。
参考
http://blog.goo.ne.jp/ume599/e/2069bccfe19e94aadce35d127e7236a7
なお、21MHz用も長さが違うだけで同じような構造、写真になります。
ダブルバズーカの接続図を描こうとしたが面倒なので他のページを参照。
ストレート型
http://www.w6af.org/antennae/antennas_bazooka.htm
クロス型
http://www.geocities.jp/shinsyu70/newpage25.htm
ストレート型、クロス型は区別するため便宜上私が勝手に名前を付けました。
全体の長さは1/2ラムダのダイポールアンテナと同じです。
実はダブルバズーカアンテナの動作原理（？）についてはまだ正しく理解してません。
動作を簡単に分かりやすくかいてあるきじが見つからないもんで。
そんなわけで結構作ったわりには分かっていない。
考慮する点等のメモ
１．接続部がストレート型とクロス型
なぜか海外のダブルバズーカはストレート型が多く、日本ではクロス型が多い。
昔、ストレート型よりクロス型のほうが簡単にSWRが下がったので私はもっぱらクロス型です。
VWKが430MHzのダブルバズーカを両タイプで作ったがクロスを気に入ったみたい。
２．バラン
大昔の記憶で、クロス型ダブルバズーカは自己並行作用（？）なるものがありバランは入らないとの説がある。
私は信じていてバランは入れたことが無い。
ロスの無いバランをきちんと作ることができれば入れても良いんだが自信が無いので入れてない。
Wの記事では入れてるのが多そう。
３．波長短縮率
「同軸部の長さはきちんとしないといけない」と昔かいてあったので、わたしは作るとき必ずディップメータで短縮率をはかってます。
測定方法は、適当な長さに同軸ケーブルを切って終端をショートする。
反対側に1-2ターンのリンクコイルを作りディップメータで同調周波数をはかります。
ショートした同軸は1/2波長で同調するので逆算して短縮率を出す。
通常は67%、FBケーブルは80%ですが結構ばらつきがありました。
４．SWRの調整
４３０とか１２００のダブルバズーカだとほとんど無調整でswrが下がったが、HFは回りの影響が多いのか調整がいる。
逆Vの角度と場所、それから両端のエンドのところを丸めて調整するので対処してます。
５．帯域
同軸なのでエレメントが太いせいだとおもうが使用可能帯域は普通のダイポールよりひろいです。
特に、430MHz、1200MHzではエレメントが相対的に太くなるのでかなりブロードになります。
６．同軸の種類
７５オーム系を使ってるのも見たことがあるが私は50オーム系しか使ったことがないのでこの辺は不明。
「どちらでも良い」という感じの記事が多いようです。
７．ノイズ
定量的なことは調べられないのでよく分からないが、28MHzでホイップアンテナ（垂直）とダブルバズーカを切り替えて使用したがダブルバズーカのほうがノイズはすくない。
直流的にショートされているので不要な帯域に対して減衰がおおいのかなあ。
以上
ダブルバズーカのおもいだすところです。
いままで作ったのは21MHZ用、28MHz用、430MHz用、1200MHz用、50MHz（？）あたりを作っていますがとりあえず皆満足してます。 ＜＜－－「投票」してくれるとうれしい！＜＜梅＞＞
