ArduinoでWinkeyエミュレータの実験を昔やっていたが、また再開しようととりあえず実験評価用のボード（？）を作りました。

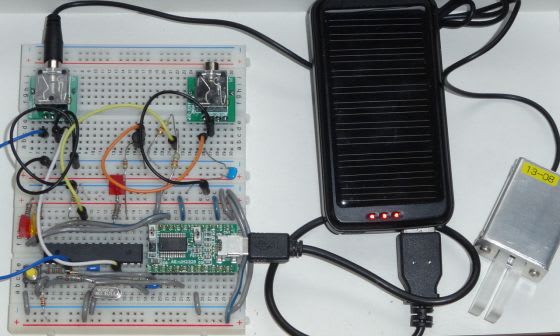

ATMega328でaruduinoの主要部のみをブレッドボードに作ったもの。
K3NGのCWkeyerのスケッチ（ソフト）を入れて動作確認をしたらどうにか動きました。
やったこと
・arduinoの開発環境がだいぶバージョンアップされているので再インストール
・K3NGのスケッチもかなりバージョンアップされていて最新版をコンパイルするとATMega328ではとても入らない。
（オブジェクトは約10KB以上あり、ATMega328は約30KBしか入らない）
いらない機能を削ろうとしたがソフトの構成がむかしと全く違っているのでいったん保留。
結局、昔のバージョンのものを修正したソフトが残っていたのでそれをコンパイルして確認しました。

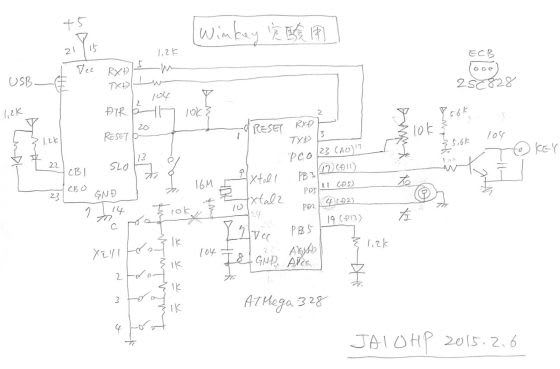

回路図です。
・電源はUSBからとる。
・メモリスイッチは最初入れておこうと思ったがスイッチが見当たらなかったので省略。
・また、スピードコントロール用のボリュームも試験にはいらないので固定抵抗で省略。（ctestwin等で使うときはパソコンからスピードを変えるのでいらない）
