「リモートシャックの電源を切る装置の製作」と言うと仰々しいが、秋月の「ソリッドステートリレーキット」があったのでパソコンに連動してリグの電源を切るシカケです。
リモートシャックの実験 ～ HRDによる遠隔操作 ～ ＜＜－－遠隔からも使えてます
HRDを使ってネット経由でリグが使えるようにしているんだが、パソコンとリグの電源をリモートから切るのをしたい。
リモートデスクトップのシカケでパソコンのシャットダウンは出来るのでこれに連動してリグの電源を切る原理です。
大昔、誰かにもらった秋月にキットなので今はこのバージョン（max20Aのもの）は売ってないが40Aバージョンが500円で売ってる。
部品数も少ないのであっという間に組みあがります。
回路はトライアックを使った簡単なもの。
トライアックを使った電源制御は大昔に白黒写真の引伸機用にタイマーで使ったことがあるので懐かしい。

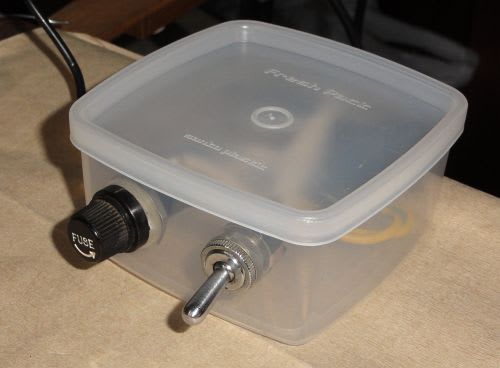

古いヒューズとスイッチがあったので付けました。スイッチは強制的に電源をオンにするためのスイッチなので普通は使わない。
放熱板がなくても2AまでOKらしいが小さな放熱をつけた。
100WのリグでRTTYモードにしてフルパワーでしばらく使ってみたがほとんど熱はでないので200W程度だったら放熱器はなくてもいいかも。
時々隣の部屋で無線機/パソコンを使っているので電源を切れるようになって便利になりました。
当然、インターネットが使えるところからなら遠隔地からでも操作できます。
本当は寒い季節に無線室に行くのも嫌なので、去年から作る計画だったんだが、結局いまの季節になってしまった。
