グアムでRTTYとかJT65Aをやってみたいので接続ケーブルを作ることにした。
普段使っているものは自分のリグ専用なのでグアムで使うIC7000では使えないし、また、もっていくPCにもRTTY用ソフトもインストールしていない。
そんなわけで作成方針としては、
・13ピン（IC7000のACC）コネクタもないのでオーディオレベルのもの専用とする。
・IC7000のマイクコネクタ（LANケーブルと同じ）から接続する。
・送受信切り替えはVOXに頼るとし、PTT回路は作らない。
・あるもので作るのでバラック配線とし、基盤やケースは省略

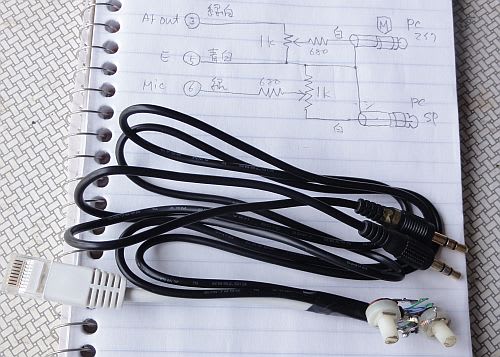

ということで作成
3.5プラグとLANケーブルは100円ショップのもので半固定や抵抗は手持ちのものなのでちょっと値がよくないが、まあいいか。

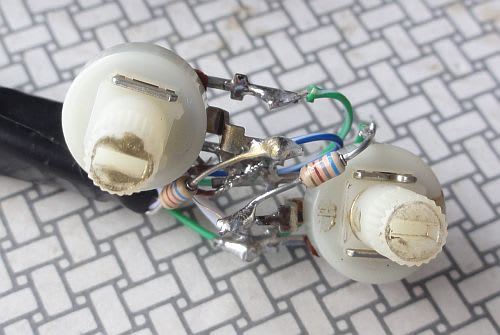

アップするとはんだ付けが下手なのがわかるが、空中配線でこんな感じ。
うまくいったらエポキシの接着剤とかで固めようとおもう。
テスト用の環境がないので試験は省略で、とりあえずグアムで
ぶっつけ本番！
さあ、うまくいくかお楽しみ。
これから持っていくパソコンにRTTY、JT65Aなどのソフトをインストールします。
こんな感じでうまくいくかは定かではありませんので期待しないでください。
なお、LANケーブル側を自分のリグに合わせればほかの機種でも使えるはずなのでとりあえずRTTY/PSK/SSTV等やりたい人にはいいかも。
動かなくても責任は負いませんけど。
